壓力容器焊接焊接材料包括焊條、焊絲、焊劑、保護(hù)焊用氣體等，每批焊條應(yīng)具有出廠證明和質(zhì)量合格證。

焊條藥皮應(yīng)均勻、表面無氣孔、沒有明顯的裂紋、脫皮現(xiàn)象，并存放在干燥的倉庫內(nèi)，要求溫度≥5℃、相對濕度≤60%，使用前對焊條按規(guī)定溫度應(yīng)進(jìn)行烘于和保溫，烘干后的焊條應(yīng)放在保溫簡內(nèi)，隨用隨取，低氫型焊條一般在常溫下4h后應(yīng)重新烘干，烘干次數(shù)不宜超過三次。焊接時不允許使用受潮或藥皮脫落的焊條。

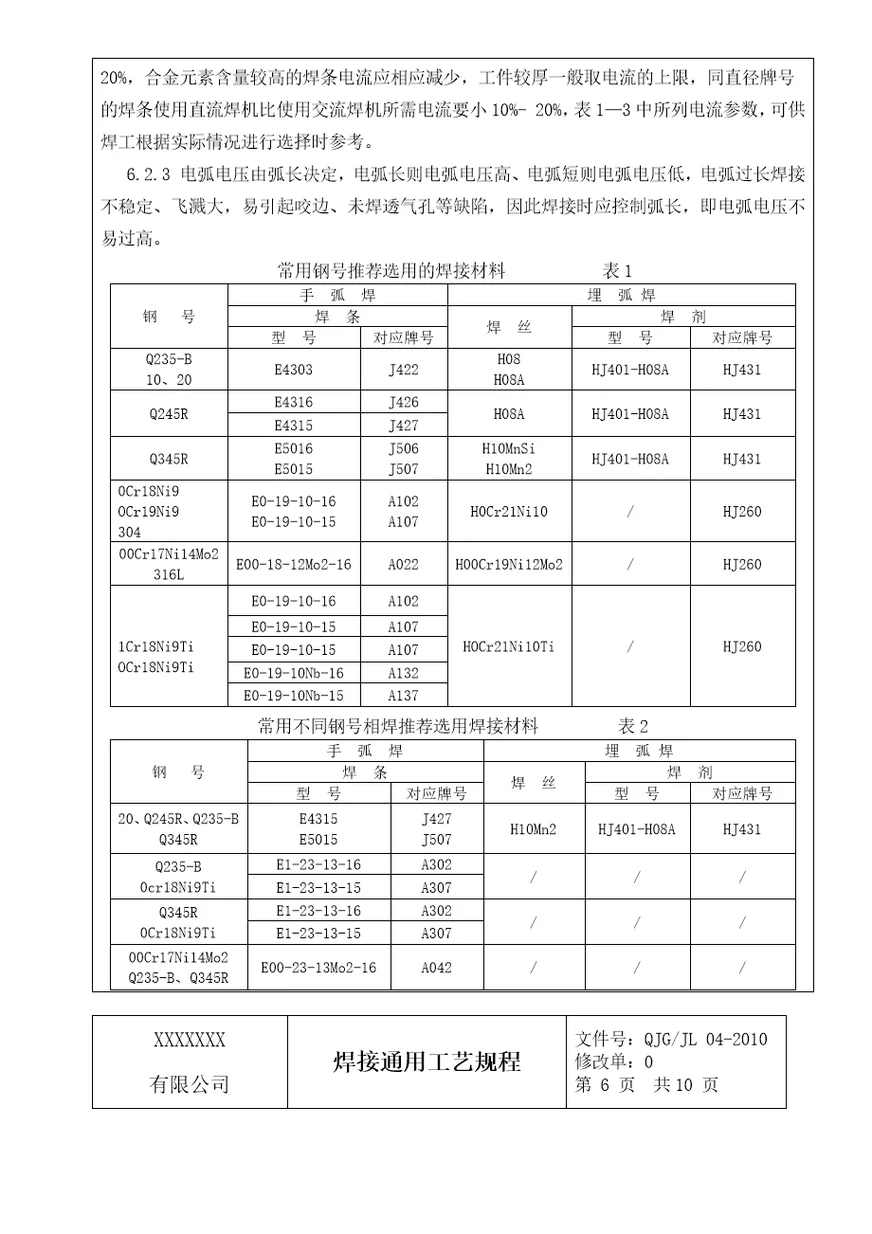

3.4焊條、焊絲、焊劑及氣體的選用應(yīng)根據(jù)工藝、圖樣規(guī)定進(jìn)行選擇，對于非受壓元件或圖樣中未注明的焊材可按下列原則選用。

低碳鋼、低合金鋼焊接應(yīng)按母材抗拉強(qiáng)度等級選用相應(yīng)強(qiáng)度等級的焊材，不銹鋼焊接一般應(yīng)選用與母材金屬成份相近的焊接材料。

碳素鋼與低合金鋼或低合金鋼與低合金鋼之間進(jìn)行焊接一般選用與鋼材相應(yīng)的抗裂性較好的焊條。不銹鋼與碳素鋼之間的焊接一般選用與不銹鋼相應(yīng)的不銹鋼焊條進(jìn)行焊接，
